Nauji testai su Elsteel TM sistema

2021 06 29

Dar vienas sėkmingas tipinių bandymų testas papildė gausią ELSTEEL sertifikatų biblioteką.

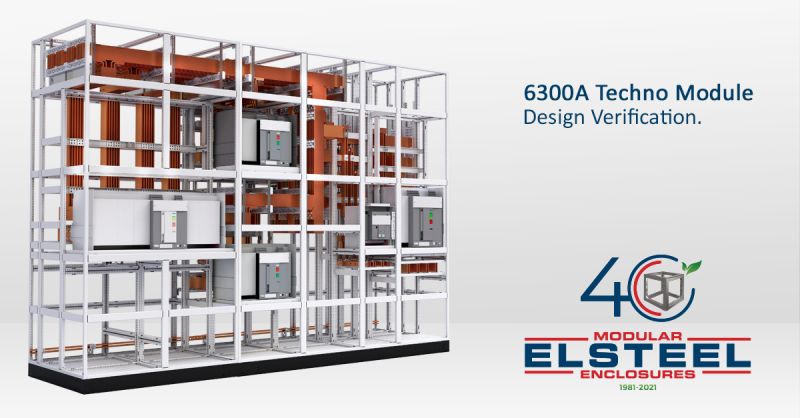

ELSTEEL Techno module skydai kartu su ABB Emax 2 serijos automatiniais išjungikliais (vardinė srovė 6300A) sėkmingai išlaikė tipinių bandymų (konstrukcijos patikrinimo) testą pagal IEC 61439-2 standartą. Šie bandymai buvo atlikti DEKRA bandymų laboratorijoje Nyderlanduose.

Svarbios specifikacijos ir įvertinimai:

- panelių matmenys (plotis × aukštis × gylis):
• 1600A 400 × 600 × 400 mm
• 2500A 600 × 600 × 400 mm
• 4000A 600 × 600 × 400 mm (dviguba panelė)
• 6300A 1200 × 600 × 400 mm

- Temperatūros padidėjimo bandymai buvo atlikti esant 35°C ir 50°C temperatūrai

- Pagrindinių šynų trumpalaikė atsparumo srovė: Icw = 100 kA / 1 s

- Apsauginio įžeminimo laidininko trumpalaikė atsparumo srovė: Icw = 60 kA / 1s su 2 × 10 × 40 mm2 varinėmis šynomis

- Visi automatiniai išjungikliai buvo sėkmingai išbandyti esant 415V ir 690V įtampai

- Naujas reguliuojamas cokolis su pakėlimo angomis atlaikė 2300 kg sekcijos svorį! Naujasis skydo cokolis su pakėlimo angomis skirtas patogiam skydo pervežimui ir pastatymui naudojant rankinį arba elektrinį krautuvą

Jei turite klausimų apie Techno Module sistemą, šį sertifikatą ar kitus ELSTEEL produktus, nedvejodami susisiekite su mumis.
